ПНД трубопроводы

Что такое ПНД трубопроводы и где они применяются

ПНД (полиэтилен низкого давления — просто представьте плотный пластик, из которого делают упаковку) — это современный материал для водопроводов и канализации, который вытесняет ржавую сталь и чугун. Мастера уже лет 10 активно используют его для:

• Монтаж стояков водоснабжения (холодная вода для дома или техническая для полива)
• Канализации (внешние сети, дренаж вокруг участка)
• Газоснабжения (только специальные трубы с маркировкой для газа)
• Прокладки кабельных трасс (как пластиковый рукав для проводов)

Как говорит наш мастер Петр: «Ставим ПНД даже в сложных грунтах — они не ржавеют, как стальные. Например, при строительстве дренажной системы в болотистой местности — ПНД выдержит, а сталь бы сгнила за пару лет». Плюсы: не гниют, гнутся, служат 50+ лет. Минус: не подойдут для горячей воды (выше +40°C) и батарей.

Как монтируют ПНД трубопроводы

Технология зависит от задачи. Вот три основных способа:

1. Стыковая сварка

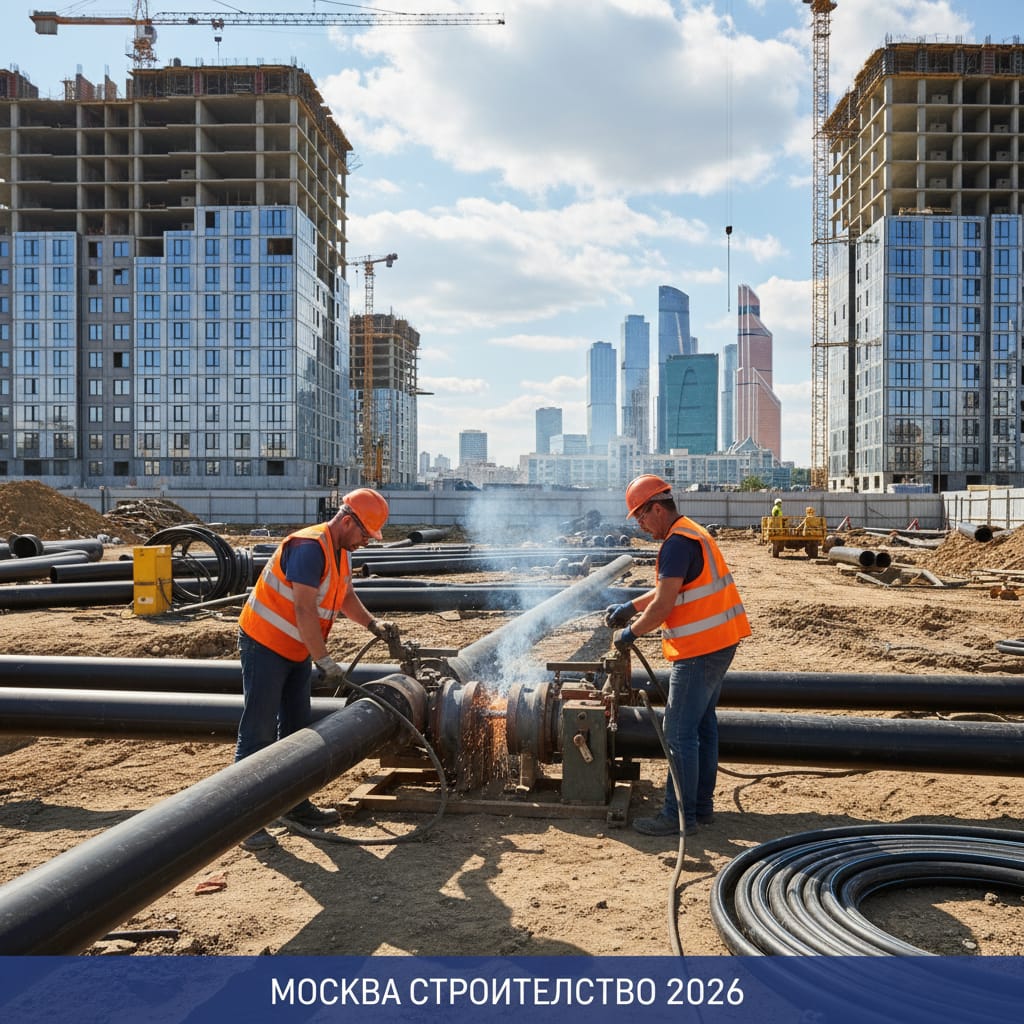

Для труб от 63 мм (как толстые рукава). Торцы разогревают до +210°C, как утюг, и прижимают друг к другу с усилием. Мастер с опытом 10 лет Сергей советует: «Давление надо поддерживать строго по инструкции, иначе соединение получится слабым. Как это было на водопроводе в Новосибирске — пришлось переделывать целый участок из-за перегрева торцов». Нужны сварочный аппарат и навыки.

2. Электромуфтовая сварка

Для ответвлений или ремонта установка и ремонт стояков канализации и водоснабжения. Надевают муфту с проводом (как браслет с кабелем) и включают ток. Муфта нагревает полиэтилен до плавления. Мастер Анна делится: «Удобно для ремонта в труднодоступных местах. На прошлом объекте заменили поврежденный участок без копки — просто надели муфту и подключили ток».

3. Компрессионные фитинги

Для маленьких диаметров (до 110 мм, как канализационная труба в доме). Зажимают трубу стальной гильзой — как хомут для шланга. Алексей, монтажник: «Для дома или дачи — самое то. Быстро собрал без сварки. В прошлом году подключил воду к бане за полдня, никаких сложных инструментов не надо».

Нормативы и частые ошибки

При монтаже ПНД труб важно учитывать основные требования к материалам и способам соединения.

Инженер Ольга предупреждает: «Игнорировать глубину прокладки — это как идти по льду весной. В Подмосковье пришлось выкапывать замерзший водопровод из-за того, что трубы положили слишком мелко». Частые косяки:

• Ремонт водосточных труб: не закопали глубже уровня промерзания (вода замерзает и рвёт трубу)
• Купили подделки вместо сертифицированных фитингов (вспомним историю про Екатеринбург — соединение лопнуло через месяц)
• Не насыпали песчаную подушку (труба перегнётся в траншее от камней)

Когда стоит выбрать ПНД

Лучше всего подходит:

• Если нужен быстрый монтаж без сварки (например, на даче за выходные)
• На подвижных грунтах (труба гнётся, как волна, а не ломается)
• Для химически агрессивных жидкостей (как в сельском хозяйстве для удобрений)

Не подходит, если: температура выше +40°C (вода закипит и размягчит пластик) или нужна жёсткая конструкция (вертикальные стояки в доме).

Расчёт гидравлических потерь и подбор сечения ПНД труб

Для проектирования ПНД‑систем необходимо точно оценить потери давления, используя уравнение Дарси‑Вейсбаха или эмпирическую формулу Хазен‑Уильямса. Выбор метода зависит от режима потока: при турбулентном режиме предпочтительнее Хазен‑Уильямса, а при ламинарном – Дарси‑Вейсбах.

Ключевыми параметрами являются диаметр трубы, коэффициент трения (зависит от шероховатости внутренней поверхности ПНД) и длина участка. При расчёте учитывают поправочный коэффициент температуры, поскольку вязкость воды меняется при изменении температуры среды эксплуатации.

После определения допустимых потерь давления подбирают сечение трубы. Практический подход – расчёт минимального наружного диаметра, который обеспечивает требуемый расход при заданном давлении, с запасом 10‑15 % для будущих нагрузок. При выборе учитывают также ограничения по гибкости и возможности укладки в существующие коммуникации.

• Определите расход (м³/ч) и требуемое давление.
• Выберите формулу расчёта потерь давления.
• Учтите температурные поправки и коэффициент трения ПНД.
• Подберите диаметр с запасом 10‑15 %.

Сварка и специальные соединения ПНД труб

Основные методы соединения ПНД труб – термическая сварка (буттовая) и электросварка (электрофузионная). Буттовая сварка применяется для длинных прямых участков, где требуется высокая прочность соединения; электрофузионные муфты используют в местах, где доступ ограничен или требуется быстрое соединение.

При буттовой сварке важны параметры: температура нагрева (обычно 210‑260 °C), время выдержки (зависит от диаметра) и давление при соединении. Современные сварочные аппараты оснащены автоматическим контролем температуры и давления, что гарантирует повторяемость качества.

Электрофузионные соединения требуют предварительной подготовки поверхности (очистка от загрязнений) и точного соблюдения времени нагрева, указанного в технической документации к каждому типу муфты. После сварки проводят визуальный осмотр и проверку геометрии шва.

• Буттовая сварка – для диаметров от 20 мм до 200 мм.
• Электрофузионные муфты – для сложных геометрий и ограниченного доступа.
• Контроль параметров: температура, время, давление.
• Пост‑сварочный контроль: визуальный осмотр, проверка геометрии, испытание на давление.
