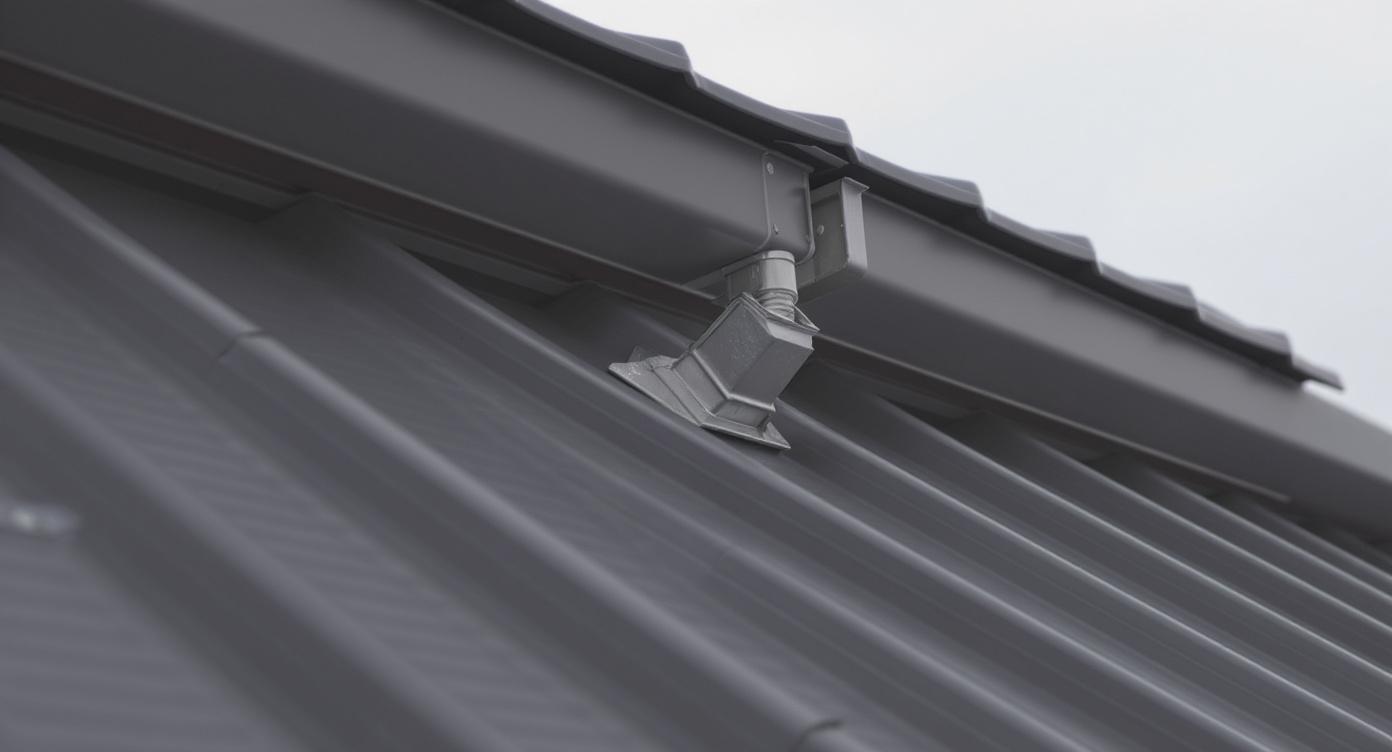

Усиление креплений к кровле

Введение

Усиление креплений к кровле — комплекс инженерно-строительных работ, направленных на повышение несущей способности узлов соединения стропильной системы с несущими конструкциями здания. Включает диагностику существующих креплений, расчет дополнительных нагрузок, установку усиливающих элементов и контроль качества выполненных соединений.

Диагностика и расчет нагрузок

Перед началом работ выполняется обследование существующей стропильной системы. Специалисты оценивают состояние скатных ног, мауэрлата, стоек и подкосов, выявляют зоны ослабления креплений, коррозионные повреждения металлических элементов, дефекты древесины.

Расчетная документация разрабатывается с учетом:

• снеговой нагрузки для конкретного региона эксплуатации
• ветрового давления с коэффициентом аэродинамического сопротивления
• собственного веса кровельного пирога и утеплителя
• временных нагрузок при обслуживании и ремонте кровли

Для зданий в Москве и Московской области базовое значение снеговой нагрузки принимается 180 кг/м² с коэффициентом 0,7 для углов наклона скатов 30–60 градусов.

Стоимость диагностики и расчетов: от 15 000 ₽ за объект площадью до 200 м². Срок разработки проектной документации: 3–5 рабочих дней.

Усиление узлов опирания стропил

Наиболее распространенный вид работ — усиление соединений скатных ног с мауэрлатом. Применяемые технические решения зависят от исходной конструктивной схемы.

Для деревянных стропил:

• установка дополнительных скоб из оцинкованной стали толщиной 2–3 мм
• монтаж накладных деревянных брусков сечением 50×50 мм или 50×100 мм
• внедрение стальных штырей диаметром 12–16 мм сквозь стропило в мауэрлат
• применение перфорированных крепежных пластин с зубчатым зацеплением

Для металлических ферм и балок:

• наварка дополнительных усилительных пластин толщиной 6–10 мм
• установка подкосов из двутавровых балок или швеллеров
• монтаж болтовых фланцевых соединений вместо сварных узлов

Стоимость усиления узлов опирания: от 2 800 ₽/п.м. при доступе с внутренней стороны скатов, от 4 500 ₽/п.м. при работах с наружной стороны через кровельное покрытие. Средняя производительность бригады: 15–20 погонных метров узлов за смену.

Установка дополнительных связей и распорок

Для повышения пространственной жесткости стропильной системы монтируются недостающие или усиливаются существующие связующие элементы.

Комплекс работ включает:

• монтаж продольных связей из доски 50×150 мм или бруса 100×100 мм в верхней и нижней точках скатов
• установка распорок между соседними стропилами с шагом не более 2,0 м
• монтаж ветровых связей по скатам в зонах наибольшего пролета
• устройство подкосов под стропила пролетом более 4,5 м

При пролетах свыше 6 метров применяется система висячих стропил с затяжкой из двух стальных швеллеров № 12–14 или балки двутаврового сечения.

Стоимость комплекса по установке связей: от 1 900 ₽/м² площади кровли. Срок выполнения: 2–4 дня для типового жилого дома 150–200 м².

Антикоррозионная защита и гидроизоляция узлов

Завершающий этап — восстановление защитных свойств металлических элементов и гидроизоляция зон вмешательства.

Технологическая последовательность:

• очистка металлических поверхностей от ржавчины механическим способом или пескоструйной обработкой до степени Sa 2½
• двухслойное нанесение эпоксидного грунта толщиной 80–120 мкм
• финишное покрытие полиуретановой или акриловой эмалью
• проклейка мест проникновения крепежа битумной лентой или герметиком
• восстановление паро- и гидроизоляции с применением мембран плотностью 110–140 г/м²

Стоимость антикоррозионной обработки: от 450 ₽/м² окрашиваемой поверхности. Гарантийный срок службы покрытия: 8–10 лет при соблюдении технологии.

Типичные ошибки при усилении креплений

Ошибка 1. Игнорирование расчета на выдергивание

В частном доме 2019 года постройки подрядчик усилил стропила дополнительными скобами без проверки на выдергивание гвоздей. Через 18 месяцев при снеговой нагрузке 240 кг/м² произошло сдвигание узлов, деформация скатов, протечки. Доработка потребовала демонтажа кровельного покрытия на 60 м². Ущерб: 340 000 ₽.

Ошибка 2. Несовместимость материалов

При усилении стропил 1980-х годов применены оцинкованные скобы с черными гвоздями. Гальваническая пара сталь-цинк вызвала ускоренную коррозию в условиях повышенной влажности чердака. Срок службы соединений сократился с расчетных 25 лет до 4 лет. Повторное усиление выполнено с применением нержавеющего крепежа А2-А4.

Ошибка 3. Нарушение вентиляции при герметизации

После усиления узлов подрядчик полностью заделал проемы герметиком, блокировав естественную вентиляцию чердачного пространства. Конденсат на нижней поверхности кровли привел к гниению стропил в течение двух зимних сезонов. Восстановление потребовало замены 40% элементов стропильной системы.

Рекомендации специалиста

1. Проверка коэффициента запаса прочности

При усилении существующих конструкций расчетное сопротивление древесины снижается на 15–20% из-за неизбежных скрытых дефектов. Рекомендуемый коэффициент запаса прочности для узлов креплений: не менее 1,4 от нормативной нагрузки.

2. Приоритет скрытых методов усиления

При наличии отделанных помещений отдавайте предпочтение методам, не требующим демонтажа потолков: сквозное усиление штырями, инъекционная стабилизация трещин, установка наружных распорок через слуховые окна.

3. Документирование скрытых работ

Все узлы усиления фотографируются до, во время и после выполнения работ. Геодезическая съемка деформаций выполняется с шагом 6 месяцев в течение первых двух лет эксплуатации.

4. Сезонность выполнения работ

Оптимальный период для усиления креплений: апрель–май и сентябрь–октябрь. Летний период допустим при организации теневых навесов для рабочих. Зимние работы возможны только при температуре выше −10 °C с применением морозостойких герметиков.

Часто задаваемые вопросы

Как определить, требуется ли усиление креплений?

Признаки необходимости усиления: трещины в штукатурке под карнизами, провисание потолков, скрип кровли под снегом, отхождение карнизных свесов от стены, видимый изгиб стропил при осмотре с чердака. Обязательная диагностика проводится перед устройством мансарды, утеплением кровли, монтажом солнечных панелей или снегозадержателей.

Можно ли усилить крепления без демонтажа кровли?

В 60–70% случаев работы выполняются с внутренней стороны через чердачное помещение. Демонтаж кровельного покрытия требуется при усилении конькового узла, установке дополнительных подкосов в средней трети пролета, работах с металлическими фермами. Точное решение принимается после обследования доступности узлов.

Какой срок службы усиленных креплений?

При соблюдении технологии и применении материалов согласно расчету срок службы составляет 25–50 лет для деревянных элементов, 50 лет для металлических соединений с антикоррозионной защитой. Гарантия на выполненные работы: 3 года с ежегодным плановым осмотром.

Влияет ли усиление креплений на внешний вид здания?

При работах с внутренней стороны внешний фасад не изменяется. При необходимости наружного доступа возможно восстановление кровельного покрытия с подбором материала по цвету и профилю. Карнизные узлы усиления декоративно оформляются наличниками или подшивкой софитами.

Требуется ли разрешение на усиление креплений кровли?

Для индивидуальных жилых домов до 3 этажей включительно уведомление в органы местного самоуправления обязательно при изменении внешнего облика (вынос конструкций за габариты фасада) или увеличении нагрузки на фундамент более чем на 5%. В остальных случаях работы относятся к текущему ремонту.

Сколько времени занимает усиление креплений в типовом доме?

Для одноэтажного дома 150 м² с двускатной кровлей: диагностика и расчет — 3–5 дней, усиление узлов — 4–6 дней, финишная отделка и герметизация — 2 дня. Общая продолжительность: 10–15 рабочих дней при отсутствии демонтажа кровельного покрытия.

Какое оборудование используется при усилении?

Перфораторы с функцией удара для анкерного крепления, гайковерты для монтажа болтовых соединений, сварочные инверторы для металлических конструкций, пескоструйные установки для подготовки поверхностей, геодезические нивелиры для контроля деформаций. Для работ на высоте — строительные леса или подъемные люльки.

Заключение

Усиление креплений к кровле — инженерно обоснованное решение, предупреждающее аварийные ситуации и продлевающее срок службы здания. Закажите техническое обследование для получения детального расчета и сметы усиления конкретно для вашего объекта.
