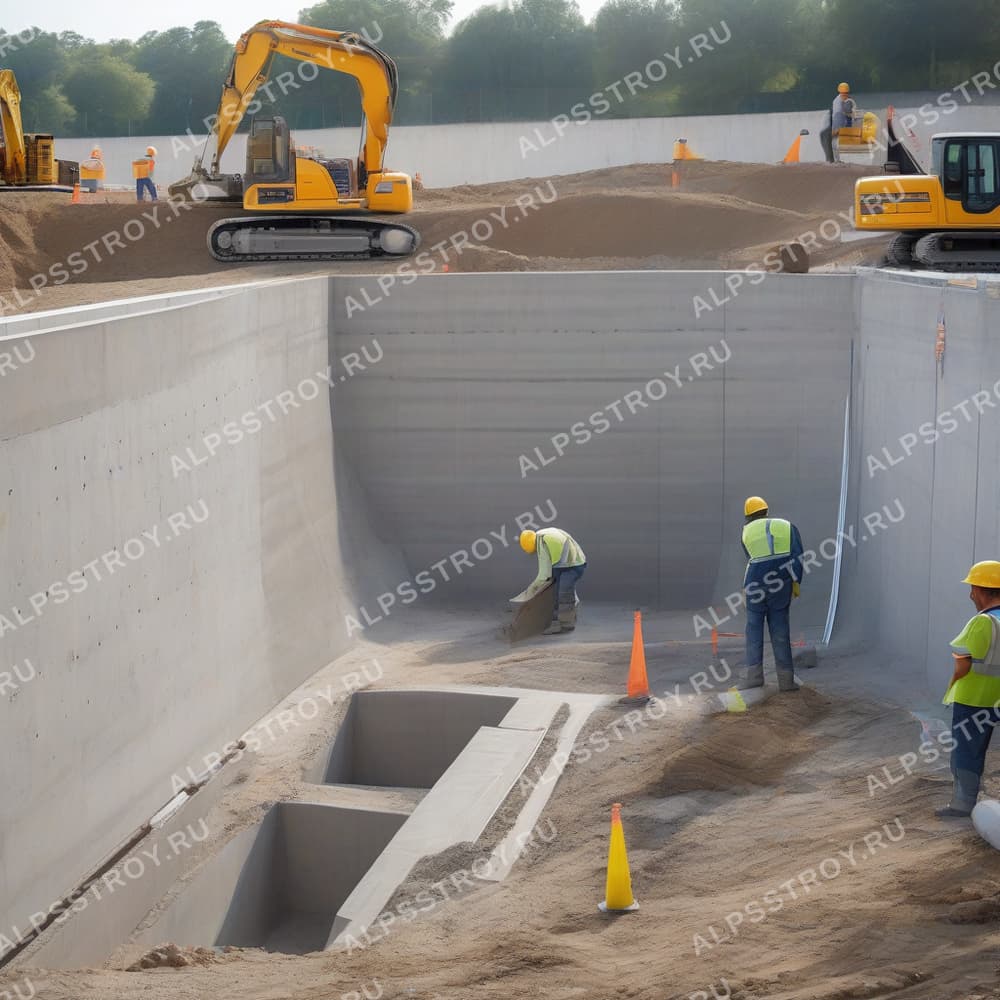

Устройство дренажа за подпорной стенкой: виды, этапы, типичные ошибки

Эффективный дренаж за подпорной стенкой обеспечивает отвод грунтовых вод, предотвращая гидростатическое давление и деформацию конструкции. Правильный подбор материалов и точное выполнение технологических этапов позволяют значительно продлить срок службы подпорных стен, а также снизить риск появления трещин и просадок. При проектировании системы учитывают особенности местного климата, тип грунтов и уровень подземных вод, что обеспечивает стабильную работу дренажа в течение многих лет.

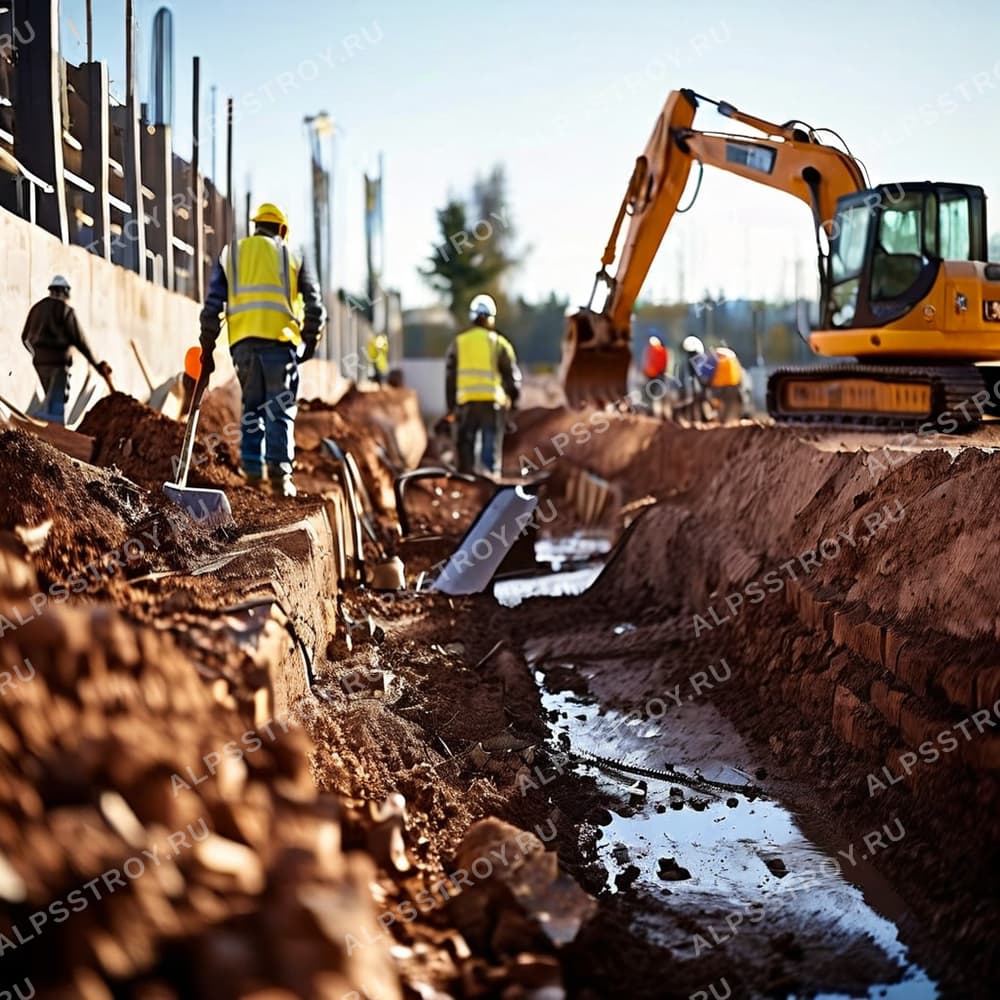

Подготовительные работы

Перед укладкой дренажа необходимо изучить свойства грунта в зоне стенки. Оценка уровня грунтовых вод, плотности и наличия глинистых прослоек позволяет выбрать оптимальный профиль дренажной системы.

Оценка грунта и водоносных слоёв

Выкапывают котлован размером 1 × 1 м в месте будущей стенки и наблюдают за набором воды после дождя. Если вода задерживается более 24 ч, грунт имеет низкую проницаемость и требует рыхлой подушки из крупного гравия (фракция 10-20 мм). При быстром стоке воды можно использовать обычный грунт.

Выбор места под дренажный слой

Дренаж размещают на 30-40 см ниже уровня подпорной стенки, но выше зоны корневой системы крупных деревьев (обычно 0,5-1,0 м от ствола). Слой должен находиться в зоне, где собирается наибольшее количество грунтовой воды.

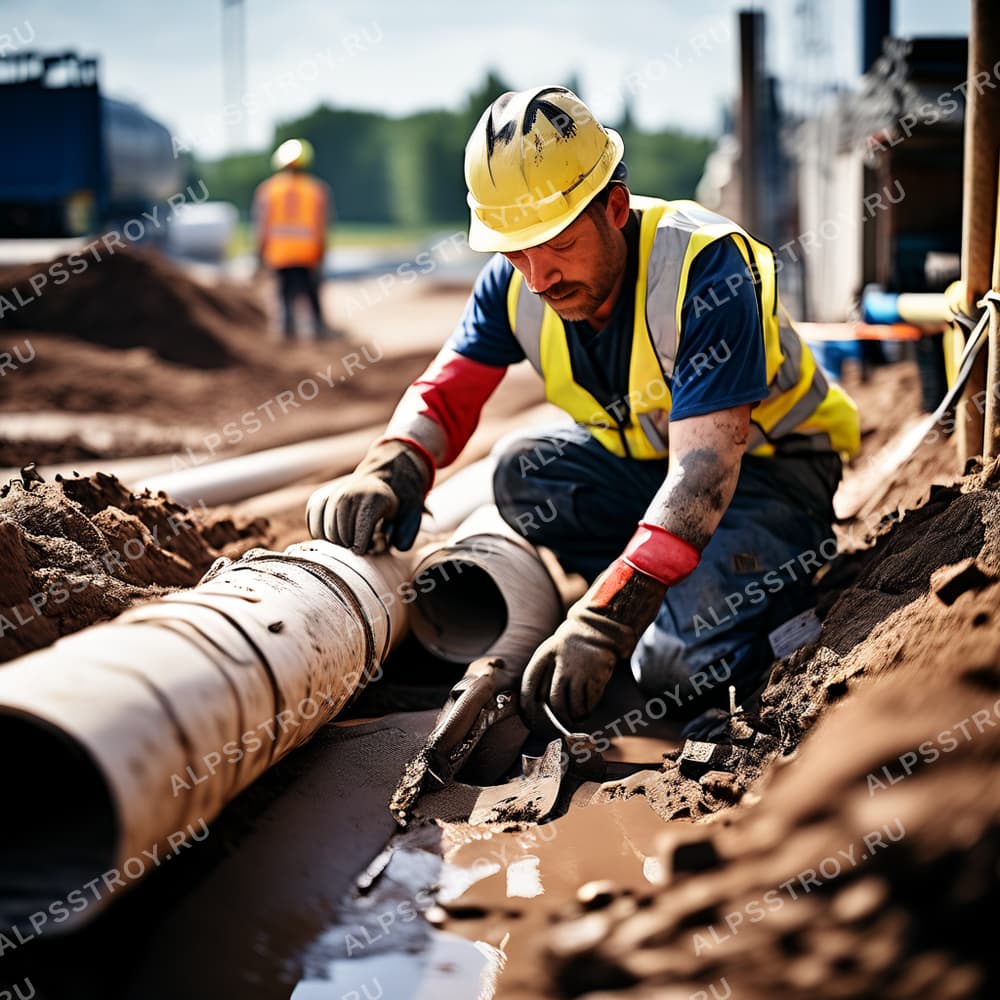

Выбор материалов и их свойства

Современные дренажные системы используют три основных компонента: геотекстиль, гравий и трубопровод.

Геотекстиль и гравий

геотекстиль в дренажных системах укладывают первым слоем; он удерживает гравий для дренажа от смешивания с глинистыми частицами и обеспечивает проницаемость не менее 200 L/(м²·ч·мм). Гравий подбирают с фракцией 10-20 мм – такие частицы образуют межзёрнистые пустоты, по которым вода свободно течёт.

Трубопроводы и колодцы

Для сбора воды используют ПВХ-трубы для дренажа диаметром 100-150 мм с отверстиями (диаметр 10-12 мм) каждые 0,5-1,0 м. Трубы укладывают внизу дренажного слоя, а на концах устанавливают колодцы-съёмники, позволяющие обслуживать систему.

Технология укладки дренажа

Укладка происходит поэтапно, каждый слой имеет свою функцию.

Последовательность слоёв

• Геотекстиль – защита от загрязнения;
• Крупный гравий (10-20 мм) – основной дренажный слой, толщина 30-40 см;
• Трубопровод с отверстиями – сбор и отвод воды;
• Гравий-заполнитель – равномерный отвод от трубы;
• Новый грунт – окончательная засыпка, уплотнение до 95 % от естественной плотности.

Каждый слой уплотняют лёгким вибропогружателем, избегая сильного давления, чтобы сохранить пористость.

Контроль уровня и уклона

Уклон трубопровода должен быть не менее 1 % (1 см на каждый метр) и не более 3 % для предотвращения эрозии. При проектировании дренажных систем учитывают площадь водосбора: объём осадков рассчитывают по формуле V = A × P, где A – площадь (м²), P – нормативная интенсивность осадков (м). Например, для стенки длиной 20 м, высотой 3 м и площадью водосбора 60 м² при P = 0,1 м (100 мм) получаем V = 6 м³ воды, которую должна отвести система.

Уход и проверка после строительства

Для обеспечения долговечности дренажной системы рекомендуется проводить плановый мониторинг состояния грунтовой среды. На начальном этапе (первые 6‑12 месяцев) следует измерять уровень грунтовых вод с помощью гидрометров для контроля или влагоизмерителей грунта, фиксировать изменения уровня в журнале. При обнаружении отклонений более 10 % от исходного уровня проводят профилактическую очистку колодцев, удаляя осадочные отложения. В холодный период важно проверять отсутствие замерзания трубопровода; при необходимости устанавливают утеплённые крышки или подогреваемые элементы. Регулярные осмотры (не реже двух раз в год) позволяют своевременно выявлять коррозию ПВХ‑труб, повреждения геотекстиля и локальные засоры, что существенно снижает риск возникновения гидростатического давления и продлевает срок службы подпорной стенки.

Дренаж требует периодического контроля, особенно в первые два-три года эксплуатации, когда происходит оседание грунта.

Осмотр в сезон дождей

После сильных осадков открывают колодцы-съёмники, проверяют отсутствие засоров и при необходимости промывают их водой под давлением 0,2 МПа.

Ремонтные работы

При появлении трещин в стенке проверяют состояние дренажа. Если обнаружен засор, часть засыпки открывают, удаляют глину, добавляют свежий гравий и восстанавливают геотекстиль.

Вопросы и ответы

Почему нельзя залить бетон без дренажа?

Бетон без отведения воды удерживает влагу, что приводит к повышенному гидростатическому давлению и может вызвать выталкивание стенки.

Как часто проверять колодцы-съёмники?

Оптимальная частота – два раза в год (весна и осень) и после каждой сильной ливневой бури.

Можно ли использовать гравий из собственного сада?

Гравий допускается, если он чистый, без глины и органических включений, и имеет размер частиц 10-20 мм.

Что делать при повышении уровня грунтовых вод?

Устанавливают дополнительный дренажный слой ниже существующего или усиливают уклон труб, увеличивая отвод воды.
