Подключение к электросети

Введение

Теги: электросети, кабель, подключение

Подключение к электросети включает проектирование, прокладку кабельных линий, установку распределительных устройств и ввод в эксплуатацию. Работы охватывают как новые объекты, так и модернизацию существующих систем.

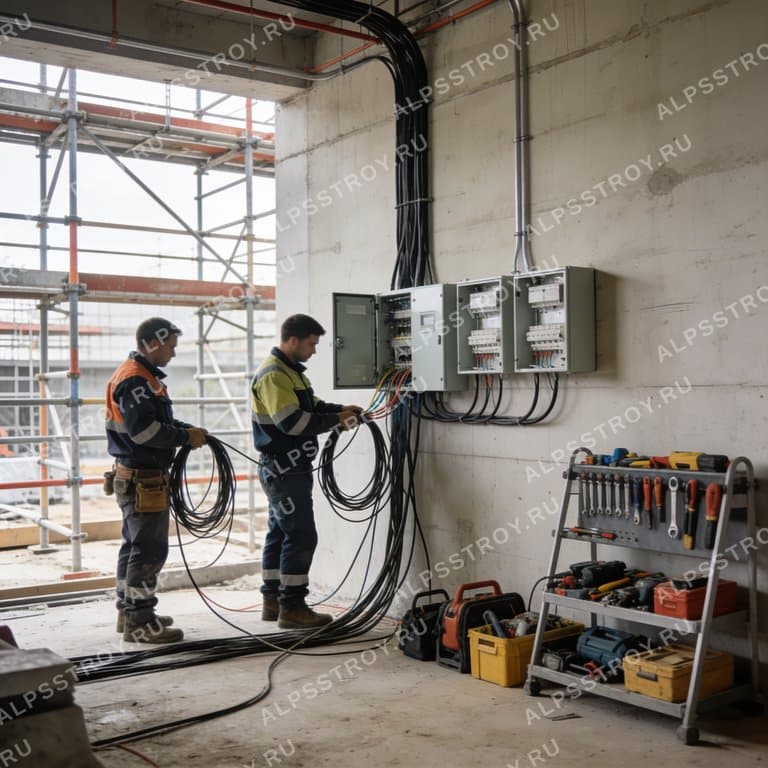

Подготовительные работы

На этапе подготовки проводится обследование территории, определение оптимального маршрута кабеля, расчет потребляемой мощности и подбор сечения проводов. Учитываются тип грунта, наличие подземных коммуникаций и требования к защите от внешних воздействий. Для наружных линий выбираются кабели с изоляцией из полиэтилена или поливинилхлоридного материала, устойчивые к ультрафиолету.

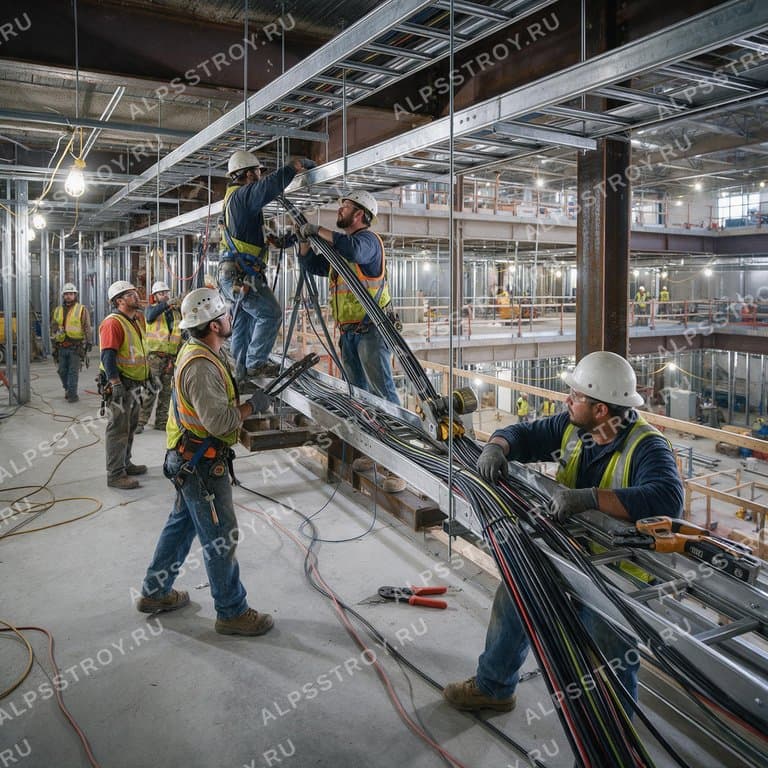

Монтаж кабельных трасс

Проложенные трассы оформляются в соответствии с нормативами по глубине заложения (не менее 0,6 м) и защите от механических повреждений. В зонах повышенной нагрузки используют кабельные каналы из стального профиля, фиксируют их анкерными болтами каждые 3–4 м. При прокладке в земле применяют трубу из ПВХ O 32–40 мм, внутри которой размещается многожильный медный провод с медным покрытием.

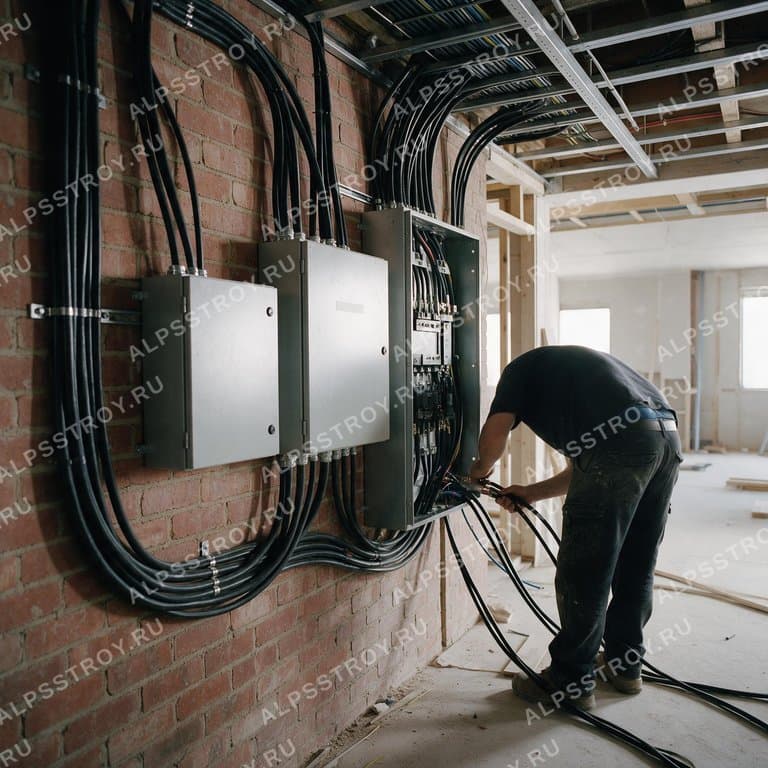

Установка распределительных щитов

Щиты монтаж зарядных пунктов электромобилей на стеновые стойки с креплением к бетонной или кирпичной поверхности. Внутри размещаются автоматические выключатели, УЗО, предохранители и индикаторы состояния фаз. Все соединения защищаются клеммными блоками, обеспечивая надёжный контакт и простой доступ для обслуживания.

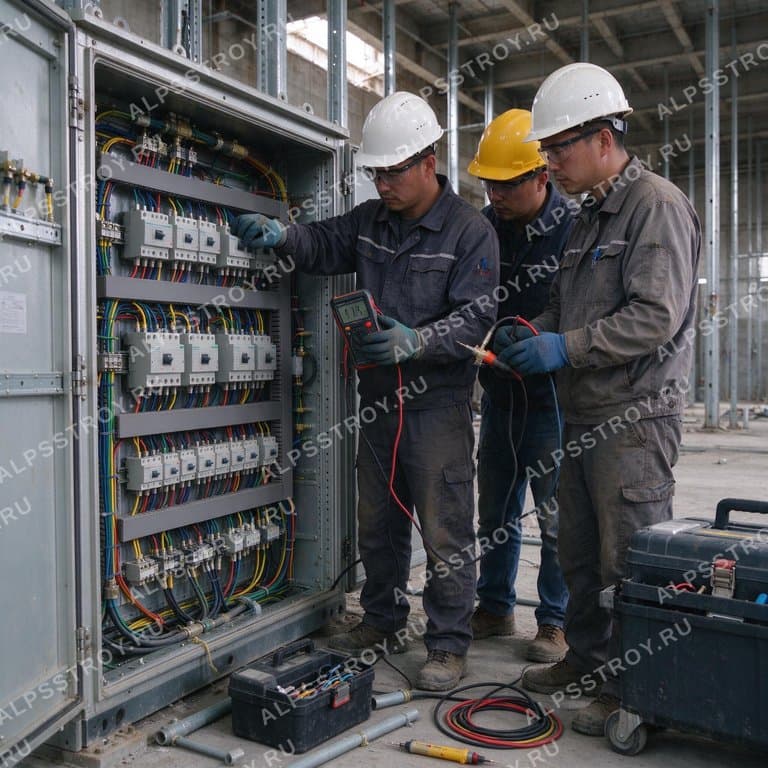

Пуско-наладочные работы

После завершения монтажа выполняются пуско-наладочные работы, включая проверку изоляции (мегомметр), измерение сопротивления заземления и проверку токовых характеристик. При соответствии параметров допуска проводится ввод в эксплуатацию, оформление актов и передача технической документации заказчику.

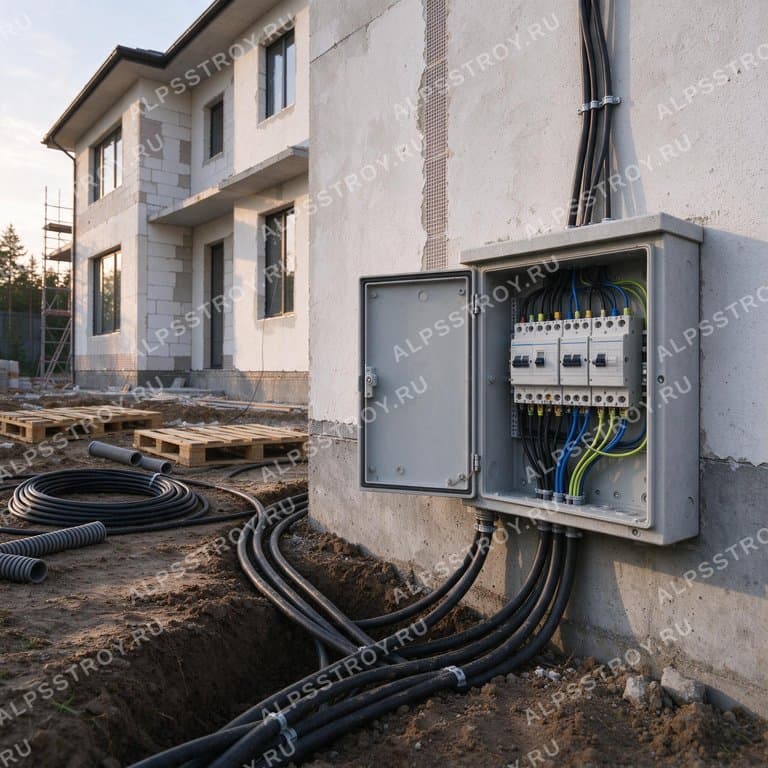

Ценообразование

• Подготовительные работы – от 2 500 ₽ за м² обследуемой площади.
• Проложка кабеля в грунте – определённую сумму/м, в зависимости от диаметра и типа изоляции.
• Установка распределительного щита – определённую сумму за единицу, включая комплект автоматов.
• Пуско-наладка – определённую сумму за точку подключения.

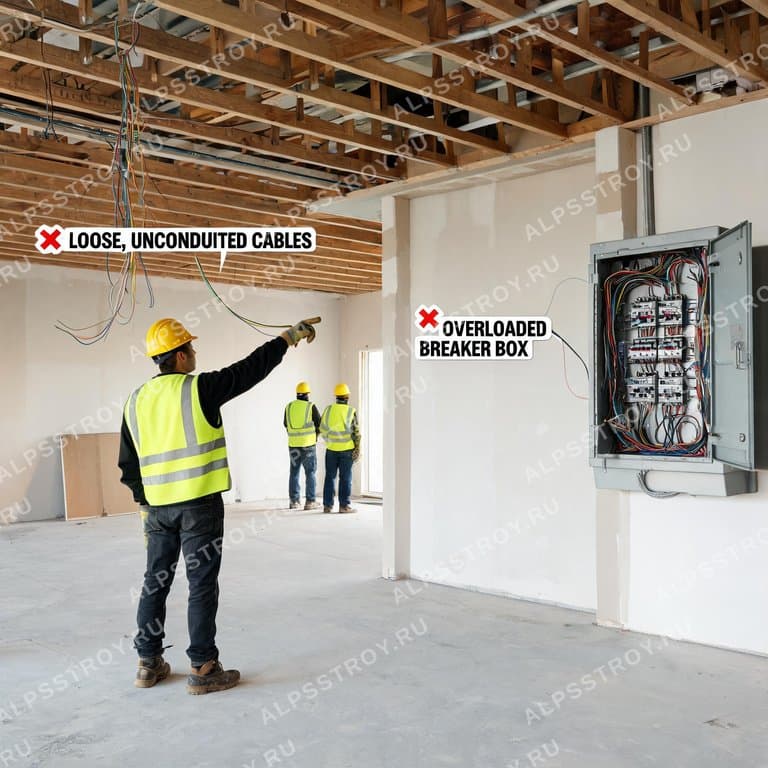

Типичные ошибки

• Недостаточная глубина заложения кабеля, что приводит к механическому повреждению при последующих земляных работах.
• Выбор сечения провода ниже требуемого, вызывающего перегрев и срабатывание защитных устройств.
• Отсутствие заземления распределительного щита, что создает риск поражения электрическим током.

Рекомендации специалиста

• Проводить предварительное геодезическое сканирование территории для избежания конфликтов с другими коммуникациями.
• Использовать кабель с запасом по сечению не менее 20 % от расчетного тока нагрузки.
• Устанавливать защитные трубопроводы из ПВХ в зонах с повышенной влажностью.
• Проверять сопротивление заземляющего контура не более 10 Ом перед вводом в эксплуатацию.

Часто задаваемые вопросы

Как определить необходимое сечение кабеля?

Сечение рассчитывается по формуле I = P / (U·cos ф), где I – ток, P – мощность нагрузки, U – напряжение, cosφ – коэффициент мощности. Затем выбирается кабель с запасом 20 %.

Можно ли использовать наружный кабель внутри здания?

Наружный кабель допускается только в местах, где требуется повышенная защита от механических воздействий, например, в подвале с бетонными стенами.

Сколько времени занимает подключение к электросети для частного дома?

В среднем 10–15 рабочих дней, включая обследование, монтаж, проверку и оформление актов.

Нужен ли отдельный заземляющий электрод?

Да, каждый распределительный щит требует отдельного заземляющего электрод, глубина его размещения не менее 1,5 м.

Какие документы требуются для ввода в эксплуатацию?

Технический паспорт объекта, схема электроснабжения, акт проверки изоляции и заземления, а также подписанный акт ввода в эксплуатацию.

Заключение

Для гарантированной безопасности и соответствия нормативам рекомендуется обратиться к квалифицированным специалистам. Оставьте заявку для получения расчёта и планировки подключения.

Определение сечения кабеля и подбор защитных устройств

Для выбора сечения кабеля используется формула I = P / (U·cos ф), где I – ток, P – мощность нагрузки, U – напряжение, cos ф – коэффициент мощности. Рекомендуется выбирать кабель с запасом по сечению не менее 20 % от рассчитанного тока. При подборе защитных устройств учитываются ток короткого замыкания и тип нагрузки: автоматические выключатели, УЗО и предохранители подбираются согласно нормативным требованиям.

Для расчёта сечения кабеля используется формула I = P / (U·cos phi), где I – ток, P – мощность нагрузки, U – напряжение, cos phi – коэффициент мощности. После определения тока выбирают кабель с запасом не менее 20 % от рассчитанного значения.

Подбор защитных устройств (автоматических выключателей, УЗО, предохранителей) осуществляется исходя из номинального тока кабеля и условий эксплуатации. Для линий с повышенной нагрузкой рекомендуется использовать автоматические выключатели с характеристикой B или C, а для защиты от утечек – УЗО с током утечки 30 мА.

Подробные рекомендации по обслуживанию подъемников доступны в статье техническое обслуживание подъемников.

Для расчёта сечения кабеля необходимо суммировать токи всех потребителей, учитывая коэффициент одновременного включения и запаса по температуре. При этом учитывается длина трассы, чтобы ограничить падение напряжения не более чем на 5 % от номинального.

Выбор защитных устройств производится исходя из рассчитанного токового значения и типа нагрузки. Автоматические выключатели подбираются с током срабатывания 1,25–1,5 × рабочего тока, а устройства дифференциальной защиты – с током утечки от 30 мA для бытовых цепей до 300 мA для промышленных.

• Согласуйте ток отключения выключателя с максимальной короткозамкнутой токовой характеристикой сети.
• Обеспечьте селективность: в цепях с несколькими уровнями защиты срабатывание должно происходить в ближайшем к источнику устройстве.
• Проверяйте совместимость характеристик автоматов и предохранителей, если они используются совместно.

Заземление и молниезащита

Эффективное заземление обеспечивает отвод токов короткого замыкания и защиту от поражения электрическим током. Для жилых и коммерческих объектов рекомендуется использовать заземляющие стержни из стали, диаметр не менее 16 мм, погружённые в грунт на глубину 2,5–3 м. При проектировании учитывают сопротивление заземляющего контура – не более 10 Ом.

Молниезащита включает установку молниеотводов, заземляющих проводов и устройств ограничивающих ток (УОТ). Расчёт количества и расположения молниеотводов производится согласно рекомендациям по защите от атмосферных разрядов.

Дополнительные сведения о выборе материалов для гидроизоляции фасадов можно найти в статье установка мембранных систем гидроизоляции фасадов.

Эффективное заземление требует создания электродов с сопротивлением менее 10 Ом. В качестве заземлителя используют медные или стальные стержни, закопанные на глубину 1,5–2,5 м, соединённые горизонтальными проводниками для увеличения площади контакта с грунтом.

Все металлические части электроустановки (корпуса, трубы, конструкции) обязаны быть соединены в единую систему заземления при помощи медных лент или кабелей сечением не менее 16 мм², что обеспечивает равномерное распределение токов утечки.

• Установите молниеотводные стержни в местах повышенного риска, ориентируясь на высоту здания и географические условия.
• Соедините молниеотводы с заземляющим контуром через специальные ограничительные устройства, способные выдержать импульсные токи до нескольких килоампер.
• Разместите удлинители перенапряжения в распределительных щитах, подбирая их по напряжению сети и ожидаемому уровню молниевых импульсов.
