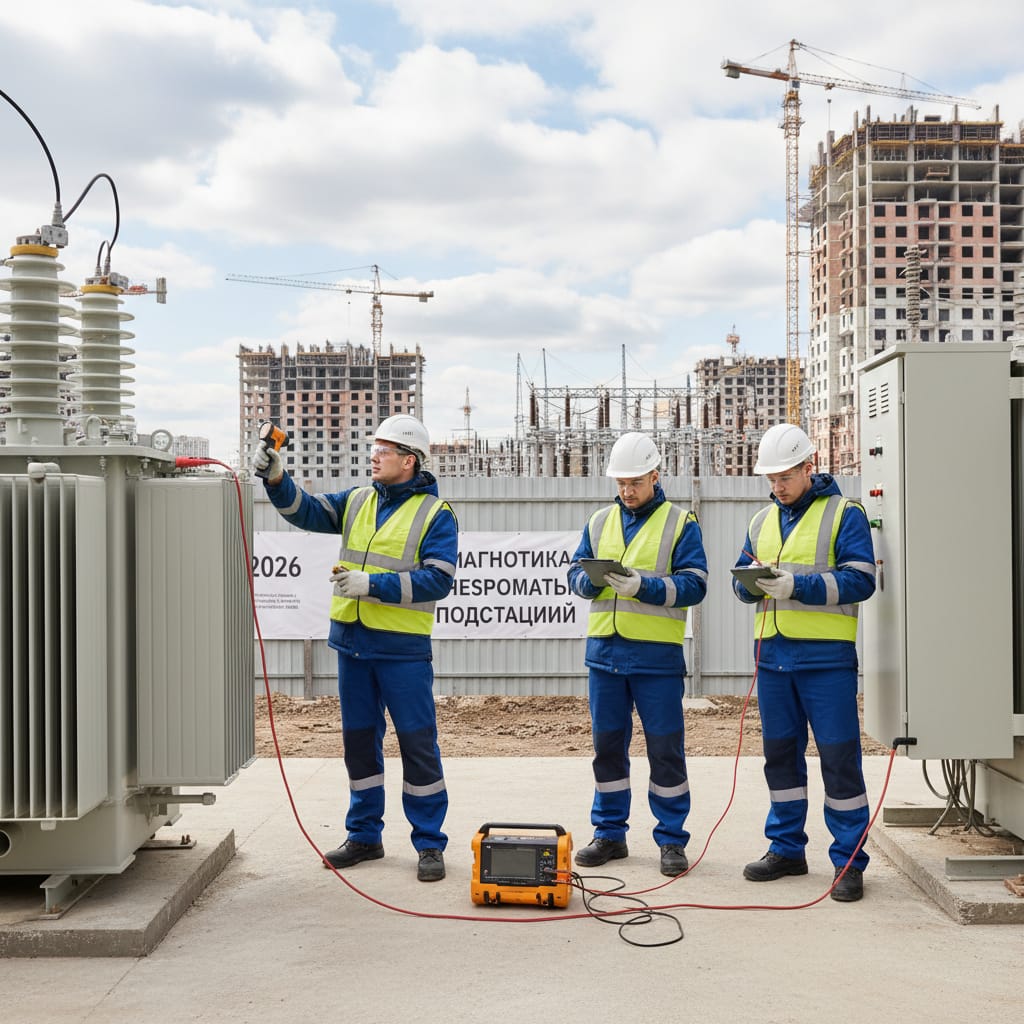

Диагностика трансформаторных подстанций

Что такое диагностика трансформаторных подстанций?

Представьте, что трансформаторная подстанция — это живой организм. Её нужно регулярно проверять, чтобы убедиться, что «сердце» бьётся ровно, а «нервы» (провода) не повреждены. Диагностика — это когда специалисты проверяют оборудование, чтобы заранее заметить поломки или износ. Например, мастер Иван с объекта в Новосибирске рассказывал: «Однажды мы нашли трещину в изоляторе, и это спасло городской район от отключения».

Зачем это нужно?

Чтобы избежать аварий, продлить жизнь оборудованию и сэкономить на ремонте. Например, если вовремя не заметить перегрев кабеля (температура выше 70°C), это может привести к пожару.

Когда нужна диагностика?

Ситуации, когда без проверки не обойтись:

• Перед запуском подстанции — как техосмотр машины перед первым рейсом.
• Каждый год по графику — даже если всё работает, нужно убедиться, что износ не превысил норму (например, изоляция проводов не истончилась больше чем на 30%).
• После аварии — чтобы понять, почему сработал автоматический выключатель.
• При модернизации — например, если собрались заменить трансформатор, нужно оценить, выдержит ли старый кабель повышенную нагрузку.

Как проводится диагностика?

Для более точного определения состояния оборудования используют комплексный подход, включающий:

• Тепловизионный контроль – позволяет выявить локальные перегревы трансформаторов и кабелей без их отключения, а также проводить контроль качества сварных соединений.
• Диагностику изоляции методом частотного анализа – измеряется ёмкость и потери в изоляционных системах, что помогает предсказать пробой.
• Акустический мониторинг – прослушивание звуковых сигналов в трансформаторных маслах и вблизи соединений выявляет микротрещины.
• Моделирование нагрузок в специализированных программных пакетах – сравниваются расчётные параметры с реальными измерениями.

Все полученные данные сравниваются с нормативными значениями и формируется акт диагностики, в котором указываются рекомендации по ремонту, замене или дополнительному мониторингу.

Пошаговая инструкция от мастера Петра (стаж 15 лет):

1. «Сначала идём визуально: ищем подгары, коррозию, трещины. Один раз в Воронеже нашли муравейник внутри шкафа — насекомые корродировали контакты!»
2. Измеряем напряжение, ток и сопротивление изоляции (прибор мегаомметр покажет, есть ли утечки тока).
3. Проверяем релейную защиту: подаём «искусственный сбой» и смотрим, сработает ли автоматика.
4. Сравниваем показатели с нормами: например, сопротивление заземления не должно превышать 4 Ом (иначе ударит током).

Для работы используются те же мультиметры, что и у домашних мастеров, но с точностью до 0.1% (иначе не поймёшь, насколько износилась шина).

Какие нормы и стандарты применяются?

Например, стандарт Р 52735 требует, чтобы температура масла в трансформаторе не превышала 95°C. Кроме того, строительные нормы предписывают размещать кабели в траншее на глубине не менее 0.7 м, чтобы защитить их от механических повреждений. Эти правила — как дорожные знаки: если их игнорировать, авария неизбежна.

Что важно знать заказчику?

Пример из практики: в Казани заказчик сэкономил на диагностике, а через месяц из-за взорвавшегося выключателя осталось без света предприятие. «Любая экономия здесь — как лететь в самолёте без предполётной проверки», — говорит инженер Ольга. Проверяйте, чтобы у специалистов были допуски к работе с напряжением выше 1000 В и сертификаты на приборы. Иначе «диагностика» превратится в лотерею.

Технологии онлайн‑мониторинга трансформаторных подстанций

Современные подстанции всё чаще оснащаются системами постоянного онлайн‑мониторинга, которые позволяют получать данные о состоянии оборудования в режиме реального времени и быстро реагировать на отклонения.

Для трансформаторов применяются датчики температуры масла, давления, уровня газа, а также вибрационные сенсоры, подключённые к SCADA‑системе. Данные передаются по защищённым каналам связи и автоматически сравниваются с нормативными диапазонами.

Термография в сочетании с инфракрасными камерами фиксирует локальные перегревы, а анализ газов в масле (DGA) выявляет ранние признаки разряда или перегрева. Интеграция этих методов в единую платформу даёт возможность построения предиктивных моделей отказов.

• Сбор данных 24/7 – исключает пропуск критических событий между плановыми осмотрами.
• Алгоритмы машинного обучения – анализируют исторические тренды и предсказывают вероятность отказа.
• Автоматические оповещения – отправляются оператору в виде SMS, e‑mail или push‑уведомления.

Типичные ошибки при диагностике и способы их предотвращения

Неправильный выбор и калибровка измерительных приборов – одна из главных причин получения искажённой информации. Перед началом работ необходимо проверить соответствие диапазонов датчиков реальным параметрам подстанции и выполнить калибровку согласно рекомендациям производителя.

Игнорирование влияния климатических условий приводит к ложным срабатываниям. При наружных измерениях следует учитывать сезонные колебания температуры и влажности, а также защищать оборудование от прямого солнечного излучения.

Недостаточная подготовка персонала к интерпретации данных часто приводит к ошибочным выводам. Регулярные тренинги и практические занятия с реальными кейсами позволяют повысить квалификацию специалистов.

• Проверять целостность кабельных соединений и заземление перед запуском измерений.
• Вести журнал отклонений и сопоставлять их с эксплуатационными событиями (пуск‑останов, перегрузки).
• Использовать несколько независимых методов диагностики для подтверждения критических показателей.
