Лотки металлические для кабеля

Что такое металлические лотки для кабеля?

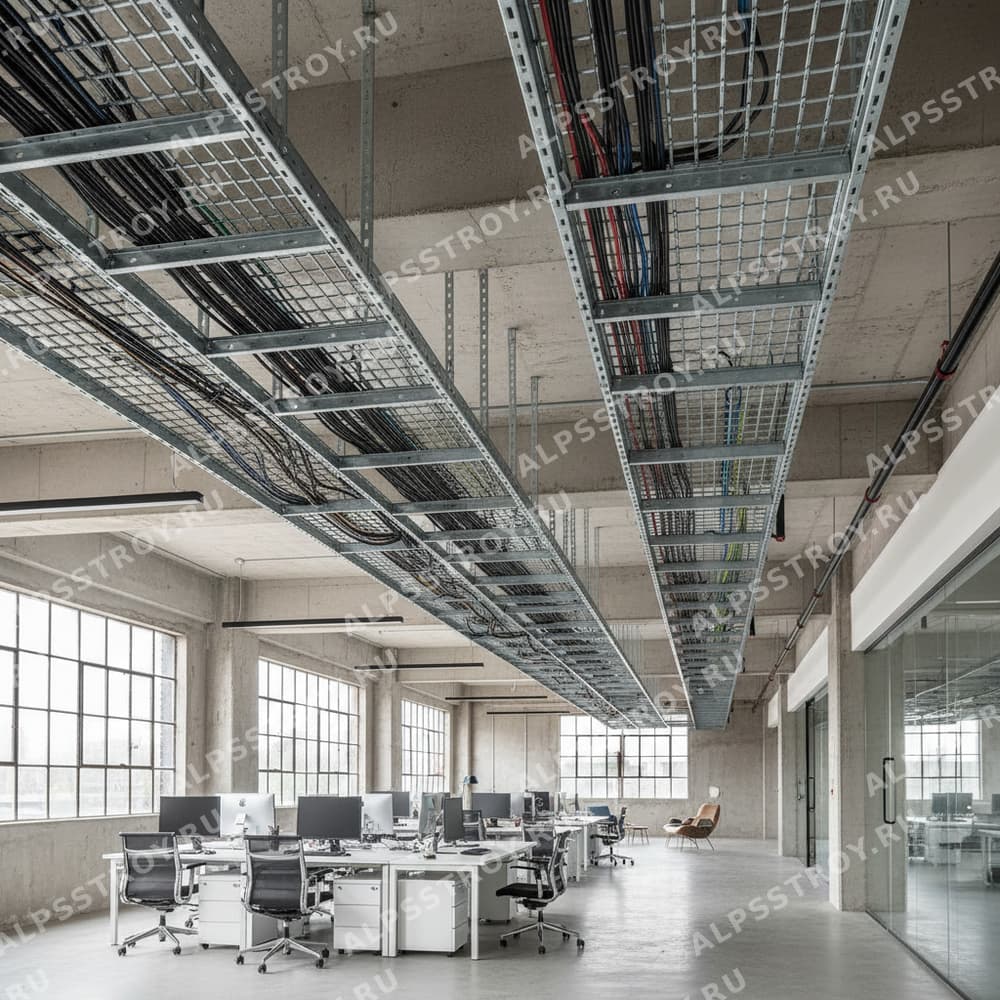

Представьте себе кабельный каркас – это и есть металлические лотки. Они нужны, чтобы укладывать провода в промышленных помещениях, офисах или торговых центрах. Материал у этих конструкций прочный: оцинкованная сталь (с защитой от ржавчины) или нержавейка. Мастера говорят: «Лотки – как скелет для электропроводки. Если их не сделать, кабели будут висеть как спагетти, а это опасно». Лотки защищают провода не только от ударов и воды, но и от пожара – например, если рядом проходят трубы с горячим паром.

Когда нужны металлические лотки?

На одном из объектов в центре Москвы мы монтировали лотки, используя оборудование для высотных работ в Москве в старом здании, где проводка была как запутанная шерстяная нить. Лотки помогли всё разложить по порядку. Чаще всего их используют:

• На складах с высокой влажностью (там, где конденсат капает с потолка);
• В серверных комнатах с плотным клубком кабелей;
• В цехах, где по полу ездят тяжелые погрузчики – лотки поднимают провода в безопасную зону.

Мастер Иван с объекта в Екатеринбурге, подчеркивая безопасность на высоте в Санкт-Петербурге, шутит: «Если где-то много проводов и нужно соблюдать пожарные нормы – лотки просто обязаны быть. Это как ремень безопасности в машине».

Как устанавливаются металлические лотки?

Всё начинается с чертежа. Сначала мы с командой, после проверки несущих конструкций в Санкт-Петербурге, рисуем маршрут, как трассу для гонки, чтобы кабели не пересекались с трубами или вентиляцией. На потолке лотки крепим через каждые 1,5 метра – иначе провиснут. Один раз на объекте в Казани мы сэкономили на кронштейнах, и через месяц лоток с проводами резко «сел» на пол. Теперь делаем так: «Лучше перестраховаться с крепежом, чем потом лазить под потолком в 40-градусную жару» – говорит мастер Алексей.

Нормативы и технические особенности

Даже если хочется сэкономить, действующие строительные нормы и правила для электромонтажников не отменить. Например:

• Сталь для лотков должна быть толщиной хотя бы 0,8 мм (если взять тоньше – конструкция прогнётся);
• Кронштейны ставим не дальше 1,5 метра друг от друга;
• При прокладке избегаем острых углов – кабель в них может перетереться.

Один раз на объекте в Новосибирске мы не учли температурное расширение (это когда металл удлиняется от нагрева). Лотки «повело», и пришлось всё переделывать. Теперь мастер Денис советует: «Думайте как инженер: если рядом есть котельная или кухня, оставляйте компенсационные зазоры».

Критерии выбора сечения и материала металлического лотка

При проектировании кабельных трасс важно подобрать лоток, способный выдержать как механические, так и эксплуатационные нагрузки. Выбор сечения определяется расчётным изгибным моментом, который появляется при пролёте между опорными точками, а также массовой нагрузкой от кабелей и возможных дополнительных элементов (труб, датчиков).

Ключевые параметры, влияющие на материал и форму лотка:

• Тип нагрузки: статическая (постоянный вес кабелей) и динамическая (вибрации, температурные расширения).
• Условия окружающей среды: влажность, агрессивные среды, наличие коррозионных факторов.
• Требования к огнестойкости: необходимость использования покрытий, отвечающих высоким температурным режимам.
• Габаритные ограничения: высота и ширина лотка должны соответствовать диаметру кабелей и обеспечивать достаточный зазор для теплоотвода.

Для помещений с повышенной влажностью предпочтительно использовать лотки из оцинкованной стали с дополнительным полимерным покрытием, которое защищает от коррозии и упрощает очистку. В зонах с высокой температурой (например, рядом с электронагревателями) целесообразно выбирать лотки из алюминия, обладающего лучшей теплопроводностью и более низкой массой, что уменьшает нагрузку на опорные конструкции.

Техническое обслуживание и диагностика состояния лотков

Надёжность кабельных систем напрямую зависит от регулярного контроля состояния металлических лотков. Пренебрежение обслуживанием приводит к накоплению загрязнений, коррозии и, как следствие, к повышенному тепловому сопротивлению и возможным коротким замыканиям.

Основные этапы профилактики:

• Визуальный осмотр – проверка наличия ржавчины, деформаций, трещин в покрытии и крепёжных элементов.
• Очистка от пыли и загрязнений – использование мягкой щётки или пневматического оборудования; при необходимости применение нейтральных чистящих средств.
• Контроль за затяжкой крепёжных болтов – периодический измерительный контроль крутящего момента, чтобы исключить ослабление соединений под действием вибраций.
• Диагностика коррозии – применение ультразвукового толщиномера или магнитного измерителя для оценки толщины стенки лотка и выявления скрытой коррозии.

Если в процессе осмотра обнаружены повреждения, следует сразу же выполнить ремонт: удаление ржавчины, нанесение антикоррозийного грунта и покрытие защитным лаком. При значительном износе стенки рекомендуется заменить повреждённый участок лотка, чтобы сохранить требуемую несущую способность.
